Основные характеристики

• начальные размерные характеристики образца: длина от 5 до 25 мм, диаметр от 3 до 6 мм;
• температурный диапазон проведения измерений: в инертной газовой среде до 1680 °C; в вакууме до 1500 °C;
• точность измерений: ±1,5 %;
• скорость охлаждения в среде аргона от 2000 °C до 100 °C: 1 час 15 мин.

Назначение

Изучение процессов термического расширения/сжатия, а также спекания материалов. Диапазон рабочих температур до 2400 ºС.

Возможно определение расширения твердых, пастообразных или порошковых образцов.

Основные характеристики

• диапазон измерений угловых позиций дифракции (2θ) (Брэгговских отражений): от 12 до 162 градуса;
• среднеквадратичное отклонение случайной составляющей (СКО) погрешности измерения угловых позиций Брэгговских отражений по 2Q: ± 0,007 градуса;
• диапазон измерения параметров кристаллической решётки: от 0,2 до 1,4 нм.

Назначение

Предназначен для измерения угловой зависимости интенсивности отражённого от вещества излучения для последующего вычисления значений параметров кристаллической решетки и оценки качественного фазового состава с использованием баз кристаллографических данных.

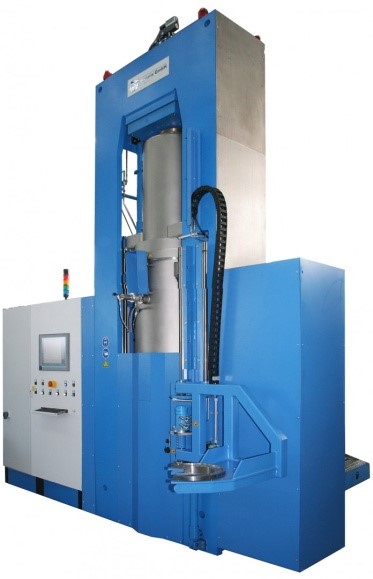

Основные характеристики

• рабочая температура до 2200 °C (опционально до 2500 °C), в воздушной среде макс. 1400 °C (опция);
• вакуум: 5×10-2 мбар;
• усилие прессования до 9000 кН;
• нагрев сопротивлением (опция: индукционный нагрев);
• опция: избыточное давление до 1,0 МПа [10 bar(g); type H-HP W].

Назначение

Предназначена для высокотемпературного вакуумного горячего прессования.

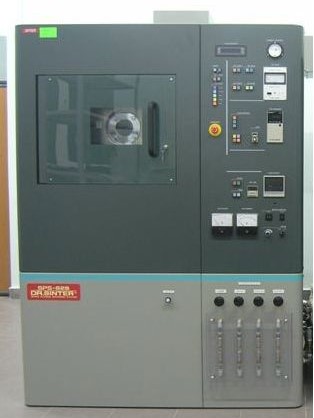

Основные характеристики

• мощность электричества: 100 кВт;
• номинальная температура: 2200 ℃;
• скорость повышения температуры: 800 ℃/мин;
• номинальное давление: 10 т;
• предельная степень вакуума при холодной печи: 5×10-2 мБар;
• размер образца спекания: Φ30~Φ40.

Назначение

Экспериментальное производство и разработка новых материалов, в том числе наноструктурированных металлов, сплавов, керамик, композитов, а также функциональных анизотропных материалов, редкоземельных магнитных сплавов и интерметаллических соединений и др.

Основные характеристики

• диапазон измерений линейных размеров: от 0,003 до 50мкм;
• пределы допускаемой относительной погрешности измерений линейных размеров: в диапазоне от 0,003 до 0,005 мкм ±18 %; в диапазоне от 0,005 до 0,015 мкм ±11 %; в диапазоне от 0,015 до 50 мкм ±6 %;
• диапазон регулировки увеличения: от 50 до 1500000 крат;
• диапазон регулировки ускоряющего напряжения: от 80 до 200 кВ.

Назначение

Предназначен для измерений линейных размеров деталей структуры тонкопленочных и порошковых объектов.

Основные характеристики

• максимальная площадь сканирования: 100x100x10 мкм (в режиме DualScanTM до 200x200x20 мкм);
• минимальный шаг сканирования: 0.001 нм;
• система видеонаблюдения:
• оптическое разрешение 1 мкм;
• поле зрения 4.5-0.4 мм;
• непрерывный зум: возможно.

Назначение

Предназначена для работы в условиях контролируемой атмосферы или низкого вакуума. Специализация — измерение слабых сил (электрических, магнитных, адгезионных и т.п.).

NanoTutor-10 — это комплекс приборов и методик для тех, кто делает первые шаги в наномир. Основой его является сканирующий зондовый микроскоп, который дает возможность получить изображения того, что невозможно увидеть даже в оптический микроскоп. Он прост в обращении, и с ним может работать даже школьник.

NanoTutor-10 предназначен для обучения основам нанотехнологий, но может быть использован и при выполнении научных работ.

Назначение

Учебно-научная лаборатория по нанотехнологии Nano Educator-10 предназначена для проектной и исследовательской деятельности студентов в Высших учебных заведениях по дисциплинам естественно-научного блока знаний. Измерительная система имеет специальную конструкцию, в которой учтена необходимость защиты от случайных поломок, встроенная цифровая видеокамера позволяет выбрать интересный участок на поверхности образца и контролировать состояние зонда и процесс его подвода к поверхности. Специальный зондовый датчик может быть восстановлен путем травления, что уменьшает эксплуатационные расходы и позволяет приобретать дополнительные практические навыки пользователю системы.

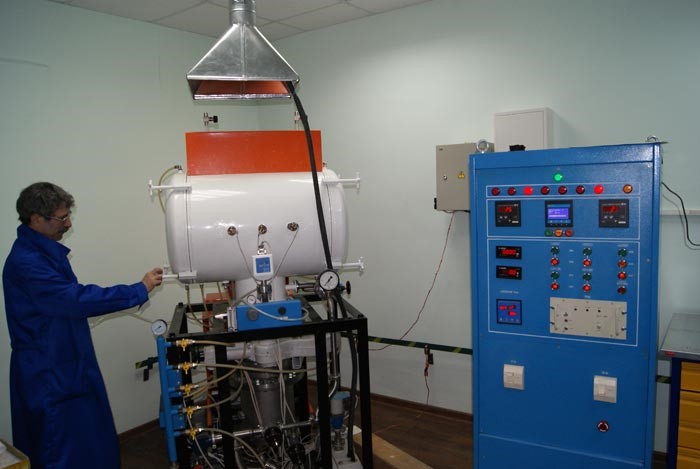

Основные характеристики

• размеры рабочей зоны: 160x300x160 мм;
• максимальная температура в рабочем пространстве: 2000 °С;
• атмосфера: вакуум, азот;
• наибольшее рабочее давление в камере, Па:
• при температуре 1500 °С 6,5x10-3;
• при температуре 2000 °С 1,1x10-2.

Назначение

Предназначена для термической обработки материалов в условиях низкого давления.

Основные характеристики

• спектральный диапазон от 350 см-1 до 7000 см-1, разрешение <2 см-1;
• наличие всех стандартных приставок для ИК-Фурье спектрометров исследовательского класса;
• качественный и количественный анализ жидкостей объемом от 3 мкл.

Назначение

Позволяет проводить спектральные измерения для широкого диапазона материалов и химических веществ. Компактный ИК-Фурье-спектрометр AgilentCary 630 с полным набором принадлежностей подходит для анализа жидкостей, твердых веществ и газов и может использоваться практически во всех традиционных областях применения.

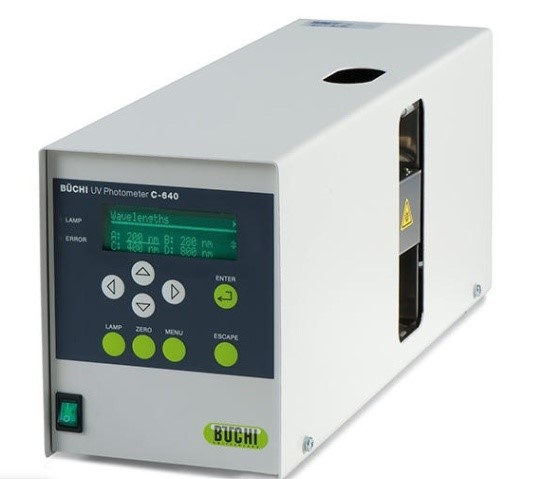

Основные характеристики

• источник излучения - галогеновая или дейтериевая лампа;
• рабочий диапазон излучаемых длин волн: 200–840 нм;
• точность установки длины волны: 1 нм;
• воcпроизводимость измерения: 0,5 нм.

Назначение

Детектор UV-Vis C-640 предназначен как для автономной работы, так и в составе хроматографических систем Sepacore. С его помощью можно проводить сканирование жидких образцов одновременно на 4 выбранных длинах волн в ультрафиолетовом и видимом диапазонах. Это позволяет надежно и быстро, в режиме реального времени, идентифицировать органические вещества разделяемых смесей.

Основные характеристики

• диапазон рабочей температуры: от +4 …+450 °C;
• шаг температуры: 0,1 °C;
• максимальная скорость нагрева: 120 °C/мин.

Назначение

Предназначен для измерений содержания (объемных долей, млн-1) компонентов, входящих в состав анализируемых проб технологических газов.

Основные характеристики

• частота: 60 МГц;
• магнит: постоянный, 1.4 Тл (не требует использования криожидкостей);
• чувствительность: 100: 1 (1% р-р этилбензола, один скан);
• разрешение и форма линии: 50%: <1,0 Гц (20 ppb)
• 1%: <30 Гц;
• ядра: 1H, 7Li, 11B, 13C, 19F, 31P (NMReady60PRO)
• 1H/19F переключаемые (NMReady60e).

Назначение

ЯМР спектрометр (ядерного магнитного резонанса) предназначен для определения масел и жиров, влаги, жирных кислот и белков в различных продуктах, для анализа нефтесодержащих пород.

Основные характеристики

• потребляемая мощность ускорителя: 12 кВт;
• производительность комплекса: до 1 м³/ч.

Назначение

Обеззараживание и очистка хозяйственно-бытовых сточных вод от широкого спектра загрязнений: улучшение органолептических показателей, удаление органических загрязнений, воздействие на загрязнения в коллоидной форме за счет перевода их в фильтруемый осадок, удаление тяжелых металлов, снижение ХПК, БПК, обеззараживание/стерилизация воды.

Основные характеристики

• скорость осаждения: до 10 мкм/ч;
• площадь осаждения: до 30x30 см.

Назначение

Установка для осаждения CVD алмаза в плазме аномального тлеющего разряда.

Основные характеристики

• ошибка измерения линейных размеров (с датчиками): ±0.5%;
• нелинейность, XY (с датчиками обратной связи): <0.1%;
• поле сканирования: до 200x200x20 мкм;
• поле сканирования, сканирование зондом: 100x100x10 мкм;
• размер образца: до 40 мм в диаметре, до 15 мм в высоту;
• вес образца: до 100 г.

Назначение

Предназначена для изучения морфологии поверхностей методом зондовой микроскопии. Поддерживает все основные методики АСМ и СТМ. Может быть сконфигурирована для проведения узко-специализированных исследований.

Установка оснащена:

• высоковакуумной камерой с водяным охлаждением стенок;
• системой высоковакуумной откачки: турбомолекулярный насос 2000 л/с, безмасляный форвакуумный спиральный насос 50 м3/ч;
• двумя дуальными протяженными планарными магнетронами;
• протяженным ионным источником с замкнутым дрейфом электронов, для предварительной очистки образцов;
• системой нагрева до 500 0С.

Назначение

Установка используется для нанесения тонких пленок методом магнетронного распыления. Обработка поверхности металлорежущего инструмента (в том числе твердосплавного). Обработка поверхностей деталей машин и механизмов.

Технические параметры ускорителя

• плотность тока на мишени: 10–30 А/см2;
• длительность импульса выведенного тока: 120 нс (по основанию);
• частота импульсов: 1–50 имп/сек;
• импульсное напряжение: 250–500 кВ;
• ток пучка электронов в импульсе: до 1,5 кА;
• полная энергия электронов в импульсе: до 15 Дж.

Назначение

Модифицирование материалов,  изготовление упрочненных и термоусаживающихся изделий, производство модифицированных пористых материалов, радиационная деструкция, стерилизация медицинских изделий, очистка воды, радиационная обработка пищевых продуктов, дезинсекция зерна и др.

Основные характеристики

• зона обработки: 1000x1000x600 мм;
• макс. мощность шпинделя (S1): 30 кВт;
• макс. мощность шпинделя (S6): 32 кВт;
• конус шпинделя: HSK-A63/A80/А100;
• макс. частота вращения шпинделя: 24000 об/мин;
• макс. момент на шпинделе: 115 Нм;
• макс. рабочая подача: 60000 мм/мин;
• макс. ускорение: более 10 м/с2;
• точность позиционирования: 0.01 мм;
• точность повторяемости: 0.003 мм;
• разрешение оси ЧПУ: 0.0001 мм.

Назначение

Это первый в России станок для пятикоординатной обработки изделий из дерева, пластика, металла с числовым программным управлением фирмы Metrom (Германия). Пятикоординатная обработка – это способность станка вытачивать высокосложную деталь одновременно со всех сторон, что обеспечивает высокую скорость и производительность процесса. При этом размер изготавливаемого изделия может превышать размер станка.

Главное преимущество – мобильность устройства: станок подъезжает к детали, а не деталь к станку.

Основные характеристики

• размер обрабатываемых заготовок: 3800х1400 мм;
• высота обрабатываемого материала: до 150 мм;
• возможность наклона головы и резки под углом до 60 градусов.

Назначение

С помощью этого оборудования производится резка стали, нержавейки, титана, меди, алюминия, латуни, камня, керамической плитки, мрамора, кварцита, гранита, мозаичных панно, декоративных розеток, декоративных решеток.

Основные характеристики

• перемещение по осям X, Y: 320×250 мм;
• размер стола: 600x380 мм;
• максимальная высота обработки: 300 мм;
• увеличенная высота обработки (опция): 600 мм;
• стандартный угол наклона: ±3 °, на высоте 80 мм;
• стандартное перемещение по осям U, V: ±35х±35;
• опциональный угол наклона: на высоте 40 мм.

Назначение

Предназначен для контурной обработки деталей с высокими показателями точности и шероховатости поверхности. Перемещение рабочего стола составляет 250х320 мм, максимальная толщина реза 300 мм. Оснащен функцией многопроходной обработки.

Основные характеристики

• поле обработки: 250x250 мм;
• точность позиционирования: +/- 30 мкм на длине 250 мм;
• точность повторного позиционирования: 3 мкм;
• программно-аппаратное разрешение: 2,5 мкм;
• скорость перемещения регулируемая: до 100 мм/с;
• обрабатываемые материалы: металлы и сплавы, неметаллические материалы, непрозрачные для длины волны излучения лазера;
• толщина обрабатываемого материала: от 50 мкм до 500 мкм;
• минимальная ширина реза: 20 мкм.

Назначение

Сверхточная лазерная резка металлов (латунь, медь, сталь, золото, нитинол, титан и др.) толщиной от 20 микрон до 0,5 мм.

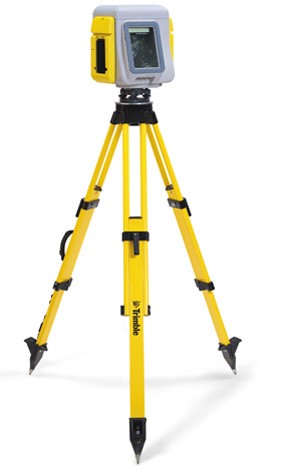

Основные характеристики

• скорость сканирования: 50000 точек в секунду;
• класс лазера: 3R (IEC 60825-1);
• максимальная дальность: 300 м;
• минимальная дальность: 0,1 м;
• размер лазерного пятна: 4,5 мм;
• расстояние между точками: независимые установки по горизонтали и вертикали: 1 мм (минимум) во всем диапазоне; возможность измерения отдельной точки мм;
• поле зрения:360°/270°;
• точность центрирования: 1.5 мм на 1.5 м;
• размер пятна: 2.5 мм на 1.5 м.

Назначение

Импульсная лазерная система гарантирует производство сканирования на расстоянии до 300 метров со скоростью до 50000 точек в секунду, что позволяет получать детальные трехмерные изображения. Поле зрения сканера составляет 270° по вертикали и 360° по горизонтали. Встроенная видеокамера высокого разрешения обеспечивает получение четких и детальных реальных изображений, которые вы можете накладывать на отсканированные облака точек. Уникальная функция выбора области сканирования по видеоизображению повышает удобство сканирования.

Основные характеристики

• дальность измерения сканера: до 350 м;
• скорость измерений: до 5000 точек в секунду;
• точность измерений: от 1,4 до 6,5 мм, в зависимости от дальности.
• высокая разрешающая способность сканера: до 3 мм на 100 м;
• малый угловой размер лазерного пятна: 6 мм на 100 м.

Назначение

Предназначен для съемки самых разнообразных объектов, таких как, например, тоннель метрополитена, многоэтажное здание, цех металлургического завода.

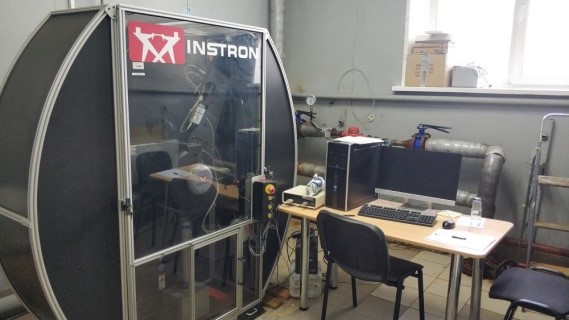

Рисунок 1 – Копер маятниковый Instron 450MPX

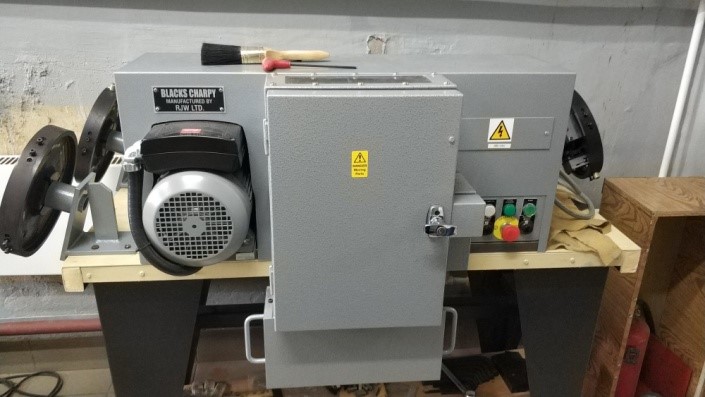

Рисунок 2 – Станок фрезерный RJWспециальный для изготовления образцов типа Шарпи

Основные характеристики

• комплекс состоит из: копра маятникового Instron 450MPX, персонального компьютера HP6200 Pro и станка фрезерного RJW, специального для изготовления образцов типа Шарпи.
• он имеет следующие характеристики:
• скорость удара: 5,3 м/сек;
• угол подъема: от 0 до 150 градусов;
• длина маятника: 762 мм;
• вес маятника: 38кг.
• лабораторный комплекс предназначен для проведения исследований механических характеристик материалов с целью определения их функциональных возможностей применения.

 Назначение

Областью применения данного комплекса является научные исследования классических металлов и сплавов, а также новых композиций на их основе, с целью получения конкретных численных значений для определения ударной вязкости, трещиностойкости, механической прочности при ударном изгибе.

Основные характеристики

• диапазон рабочей температуры: от +4 …+450 °C;
• шаг температуры: 0,1 °C;
• максимальная скорость нагрева: 120 °C/мин.

Назначение

Предназначен для измерений содержания (объемных долей, млн-1) компонентов, входящих в состав анализируемых проб технологических газов.

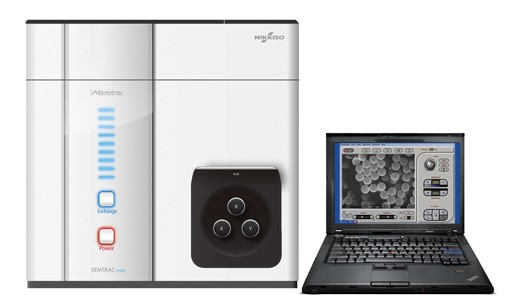

Основные характеристики

• разрешение во вторичных электронах: 15.0 нм (при ускоряющем напряжении 30 кВ, рабочее расстояние 8 мм);
• увеличение: 20...30000 крат;
• ускоряющее напряжение: 1...30 кВ.

Назначение

Микроскоп предназначен для проведения микроанализа материалов, исследования дисперсности порошков, формы частиц.

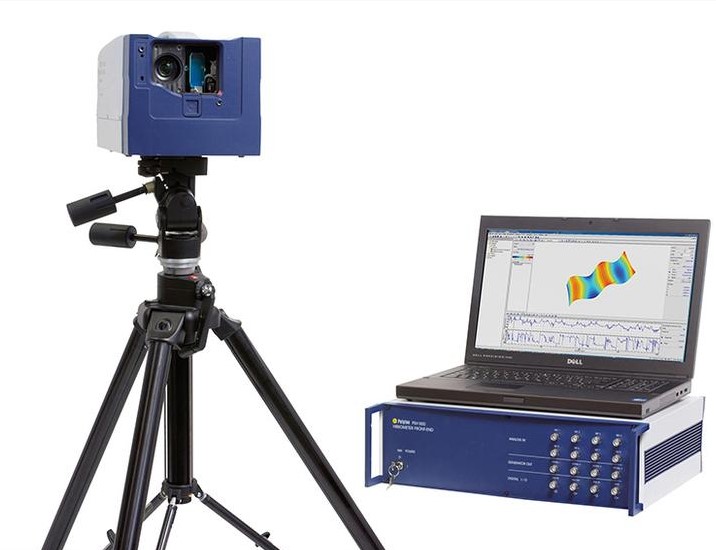

Основные характеристики

• частотный диапазон DC: 25 МГц;
• максимально измеряемая виброскорость: ± 30 м/с;
• разрешение по виброскорости (лучшее): 0.01 (мкм/с)/√Гц;
• измерение вращающихся объектов (напр. турбинное колесо): до 24 000 об/мин;
• макс. расстояние до объекта (зависит от отражающих свойств поверхности): ~100 метров;
• встроенная HD видеокамера с 30X оптическим увеличением;
• минимальный размер объекта: ~ 500 мкм;
• максимальный размер объекта: не ограничен;
• погрешность измерения: 1%.

Назначение

Трехкомпонентный лазерный сканирующий виброметр PSV-500-3D-HV позволяет с высочайшей точностью определять и визуализировать рабочие или собственные формы колебаний сложных объектов любого размера в широкой полосе частот.
